Nach über einem halben Jahr der Vorbereitung kann ich euch nun endlich, in enger Kooperation mit V1 Engineering, das LowRider 4 Hardware Kit anbieten. Das Kit ist identisch zu dem, was direkt von V1 Engineering vertrieben wird, einziger Unterschied ist, dass es direkt von mir aus der EU verschickt wird. Ich habe 30 Kits bestellt, mehr werde ich dieses Jahr nicht verkaufen können, das heißt: Wenn sie weg sind, sind sie weg. 2027 wird es neue Kits geben, bis dahin gibt es dann wieder nur die Einzelteile, die ich im Moment schon anbiete.
Wichtig: das Kabel des Netzteils muss modifiziert werden, um an die Steuerungsplatine angeschlossen werden zu können. Damit erlöscht die Gewährleistung für das Kit! Beim Kauf muss bestätigt werden, dass dies zur Kenntnis genommen wurde.
Important: the power supply‘s cable needs to be modified to be able to be connected to a control board. This voids the warranty for the kit! You need to confirm that you were informed about this before being able to order it.

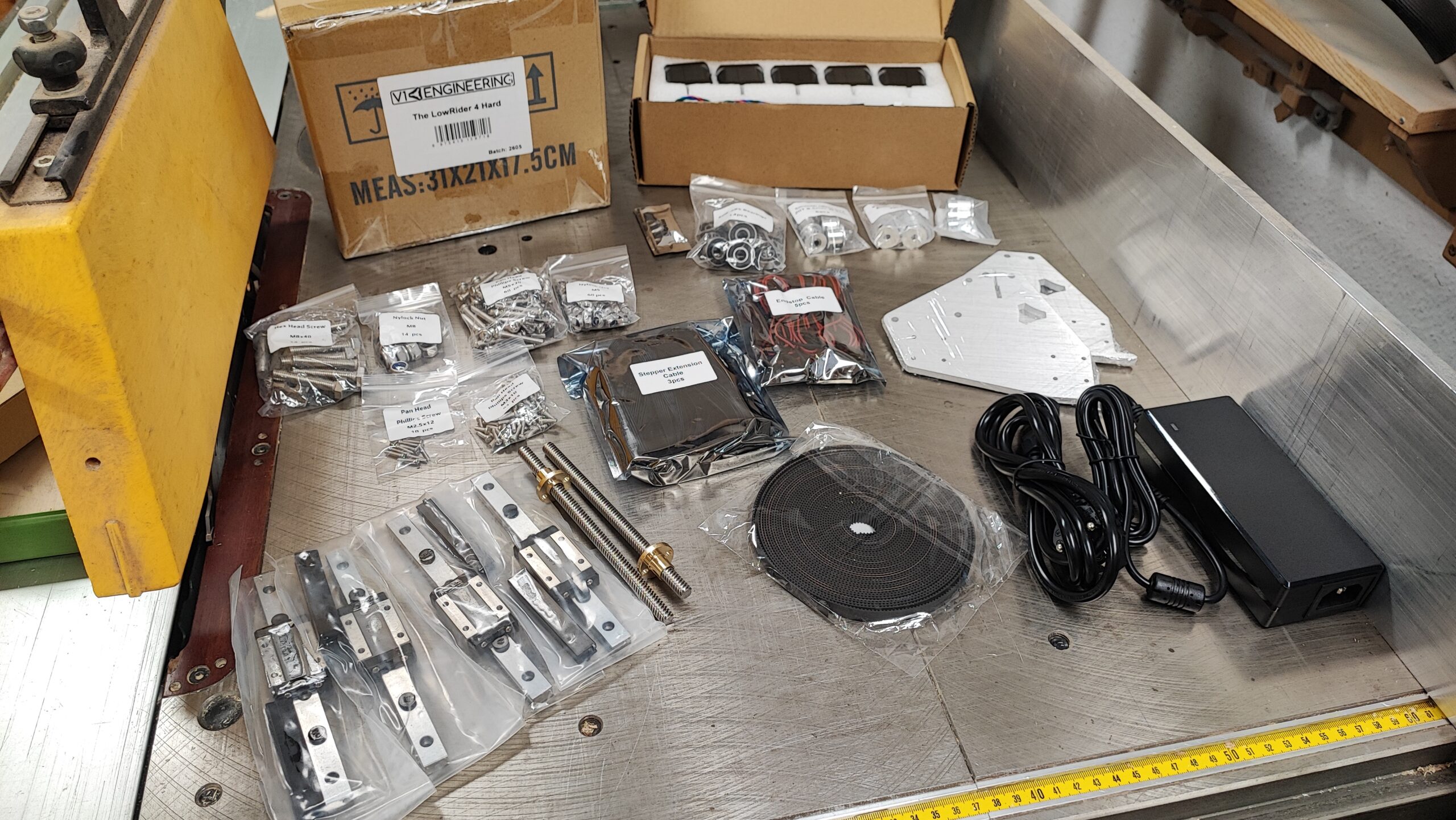

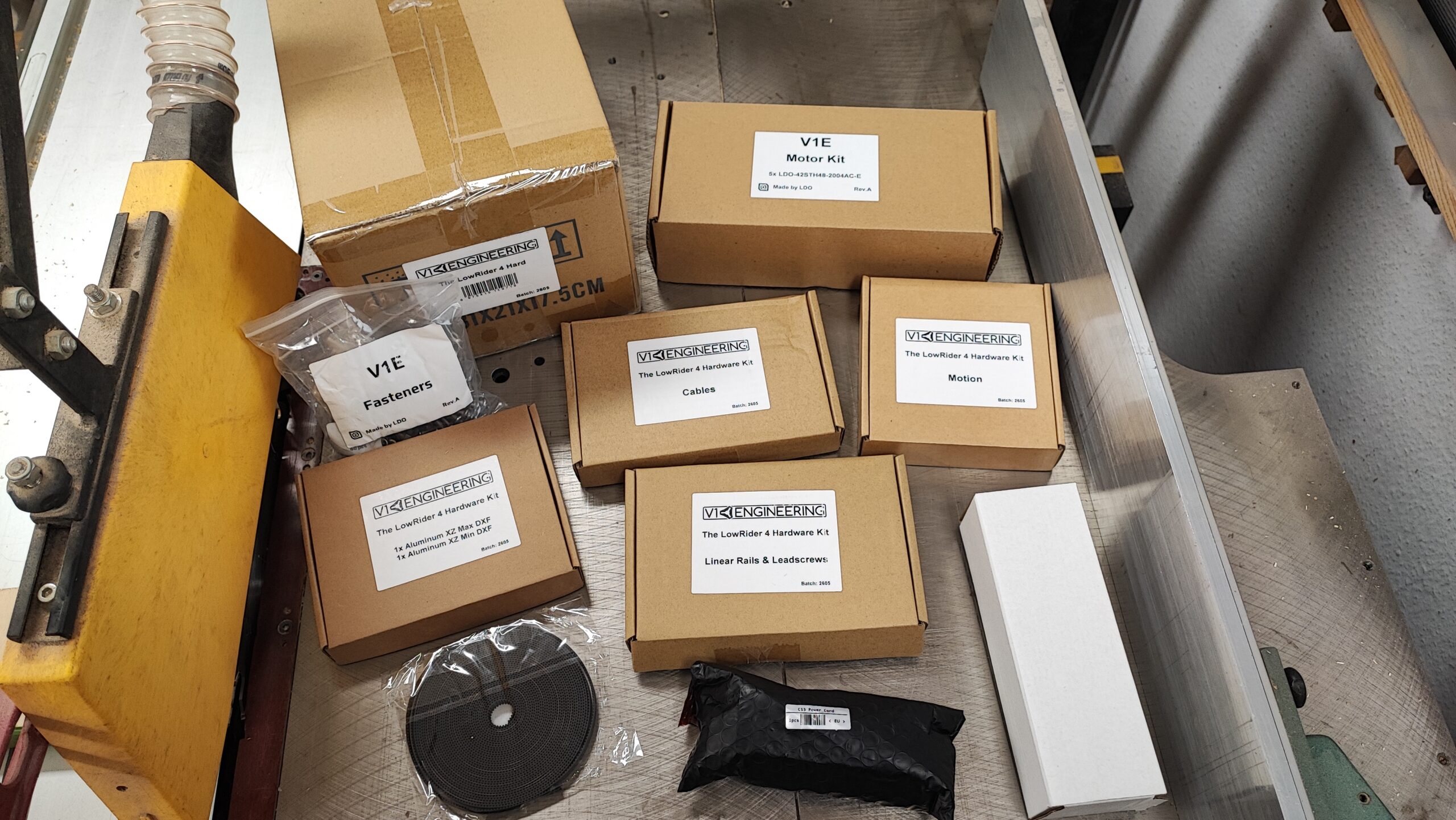

Das Kit beinhaltet:
| Teil | Menge |
|---|---|

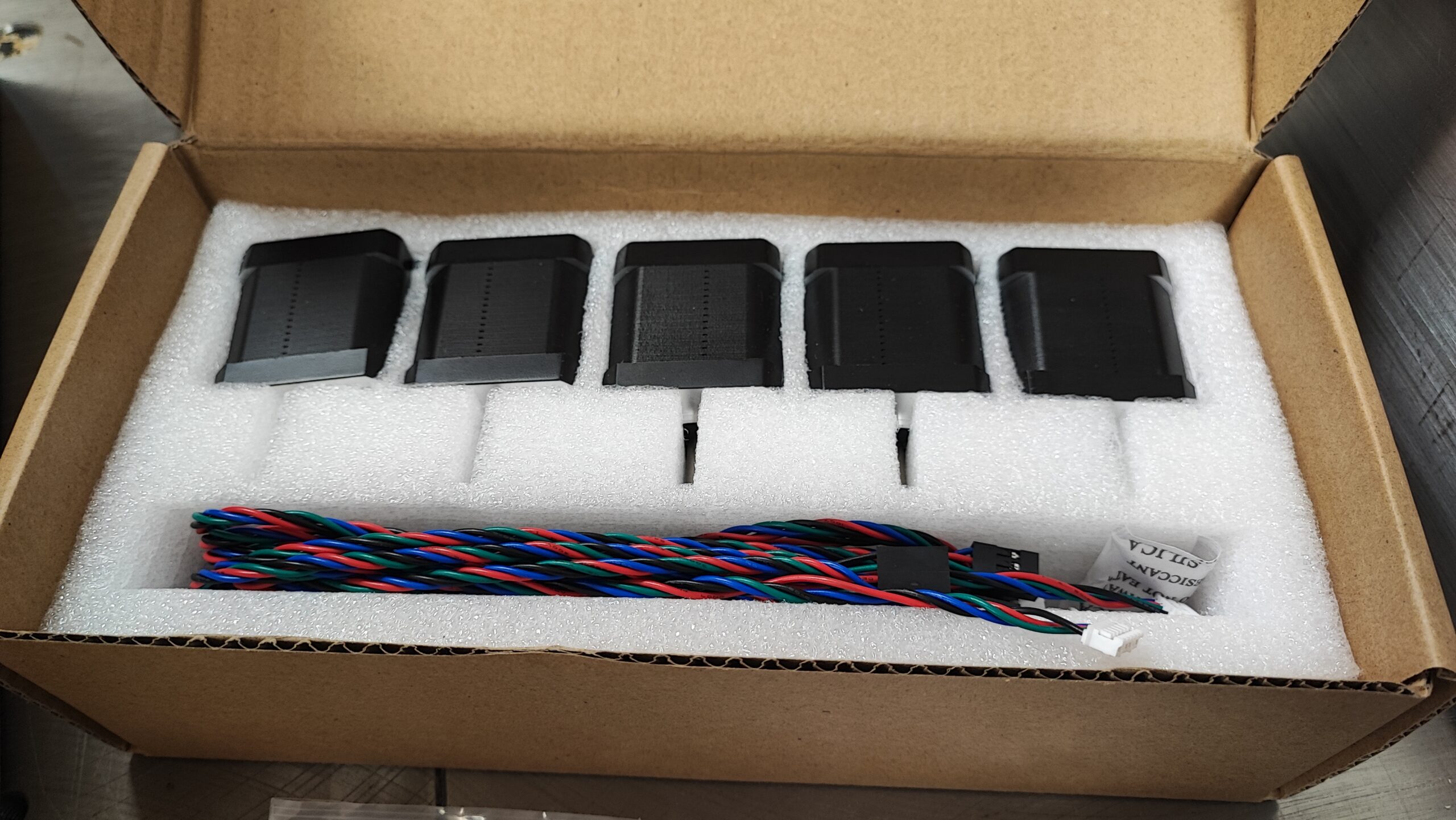

| Schrittmotoren – Nema 17, 84 oz/in | 5 |
| Zahnriemen GT2, 10 mm | 8 m |
| XZ-Platten, 6 mm stark | 1 Satz |
| Zahnriemenscheiben 16Z, GT2 10 mm | 3 |
| Umlenkrollen 20Z, GT2 10 mm | 6 |

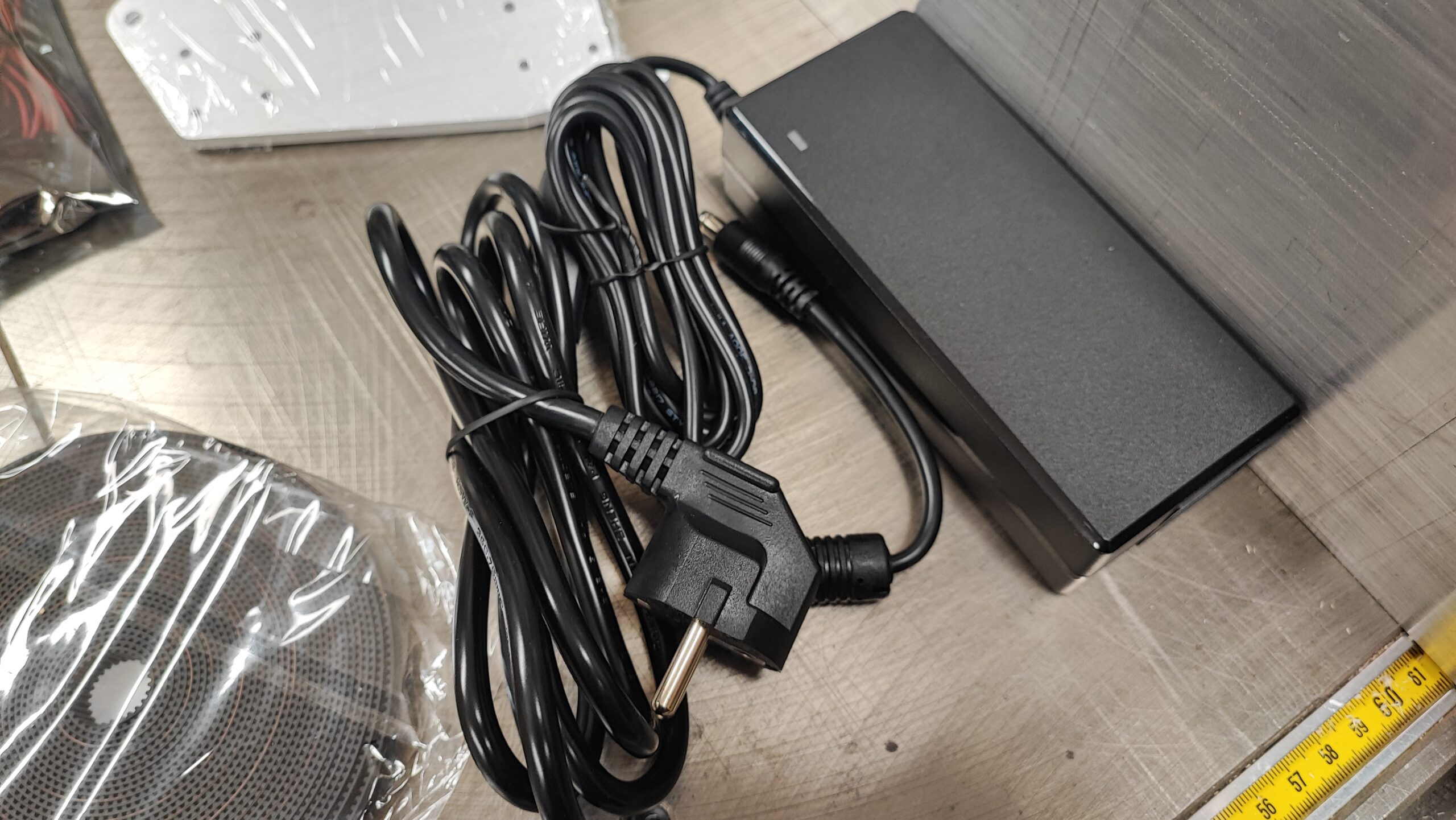

| Netzteil 24 V | 1 |
| Verkabelungs-Set | 3 |

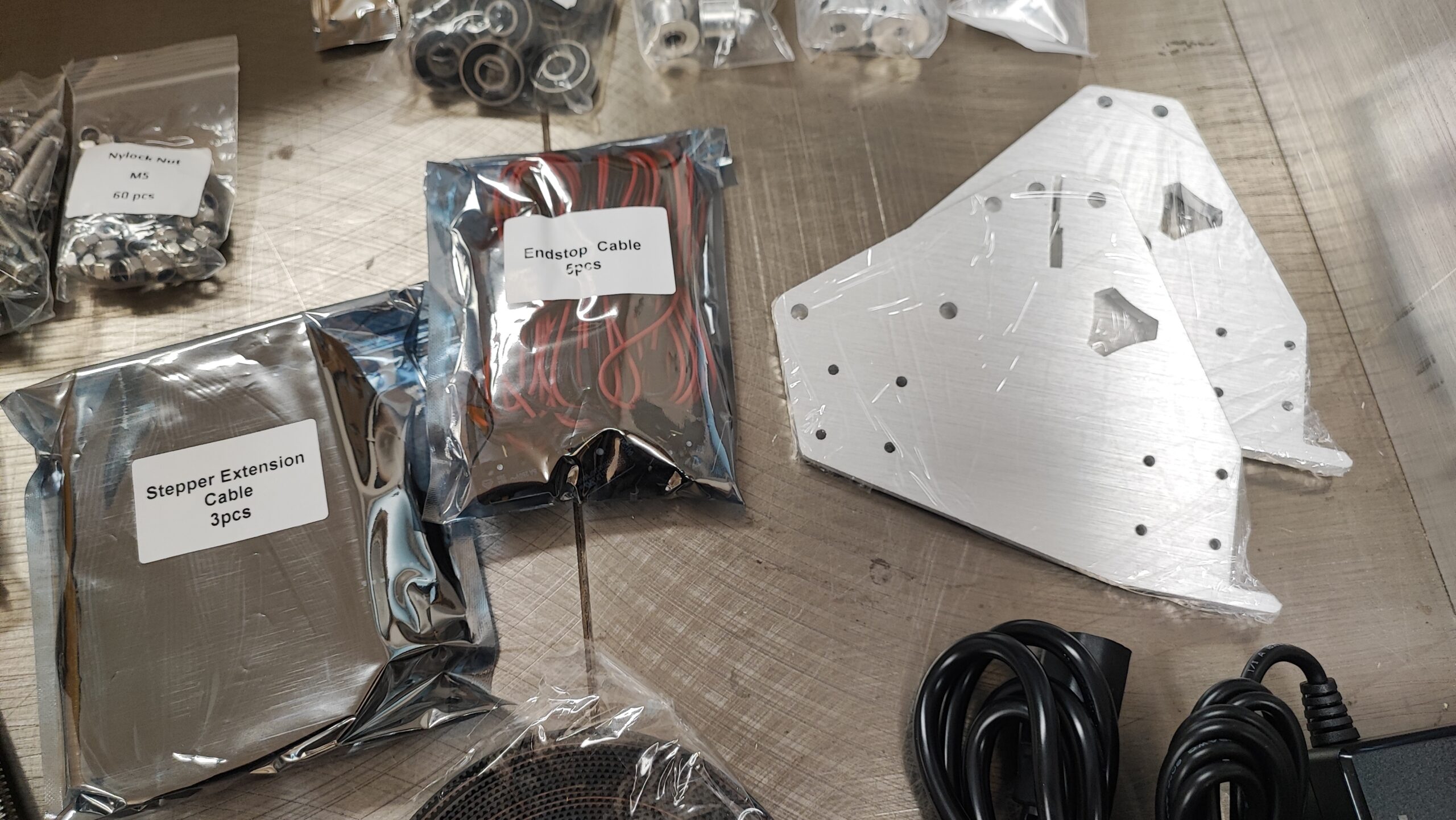

| Endstop-Set (5x Omron-Endschalter, Kabel, Crimpanschlüsse) | 1 |

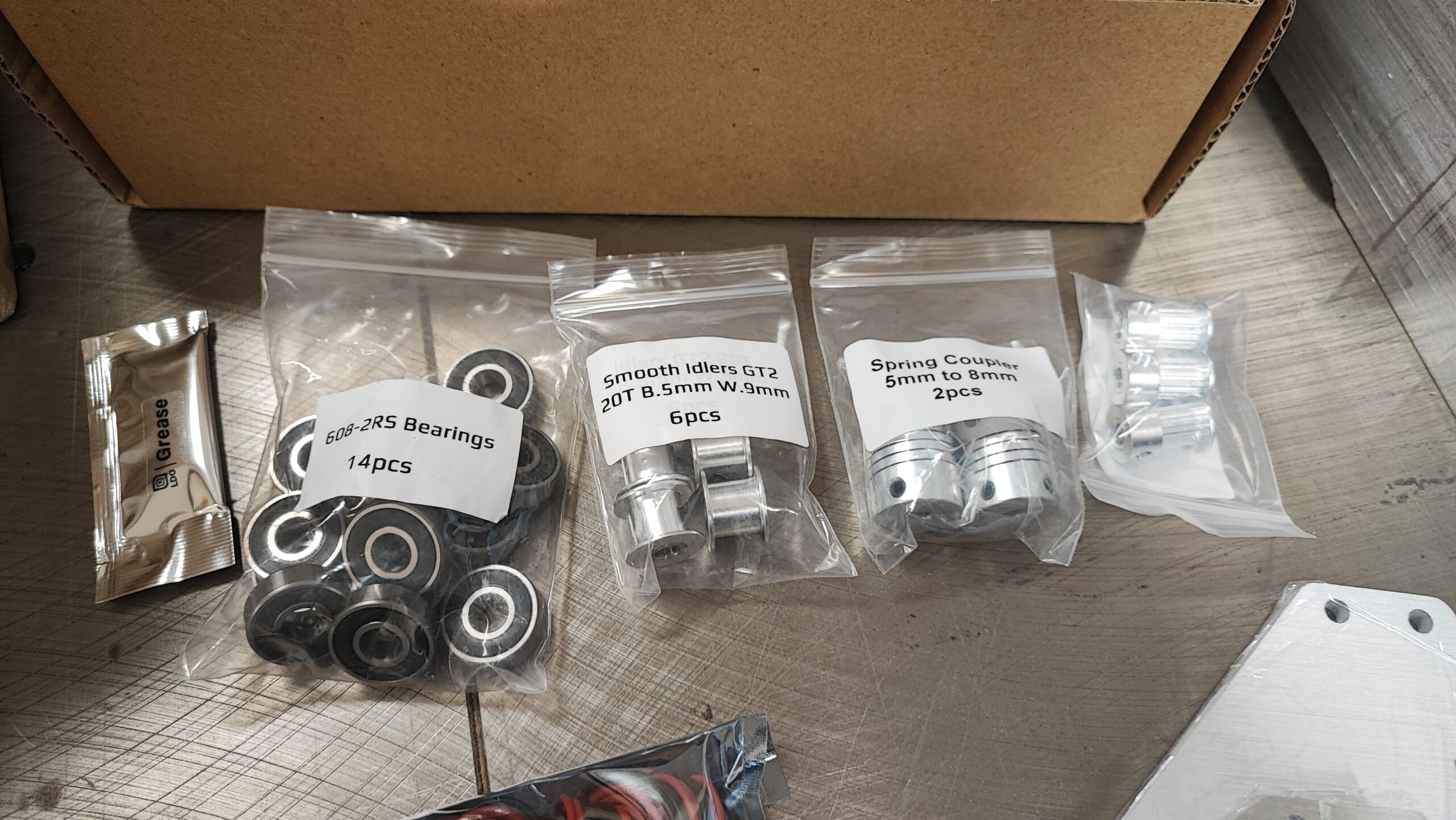

| Kugellager 608-2RS | 14 |

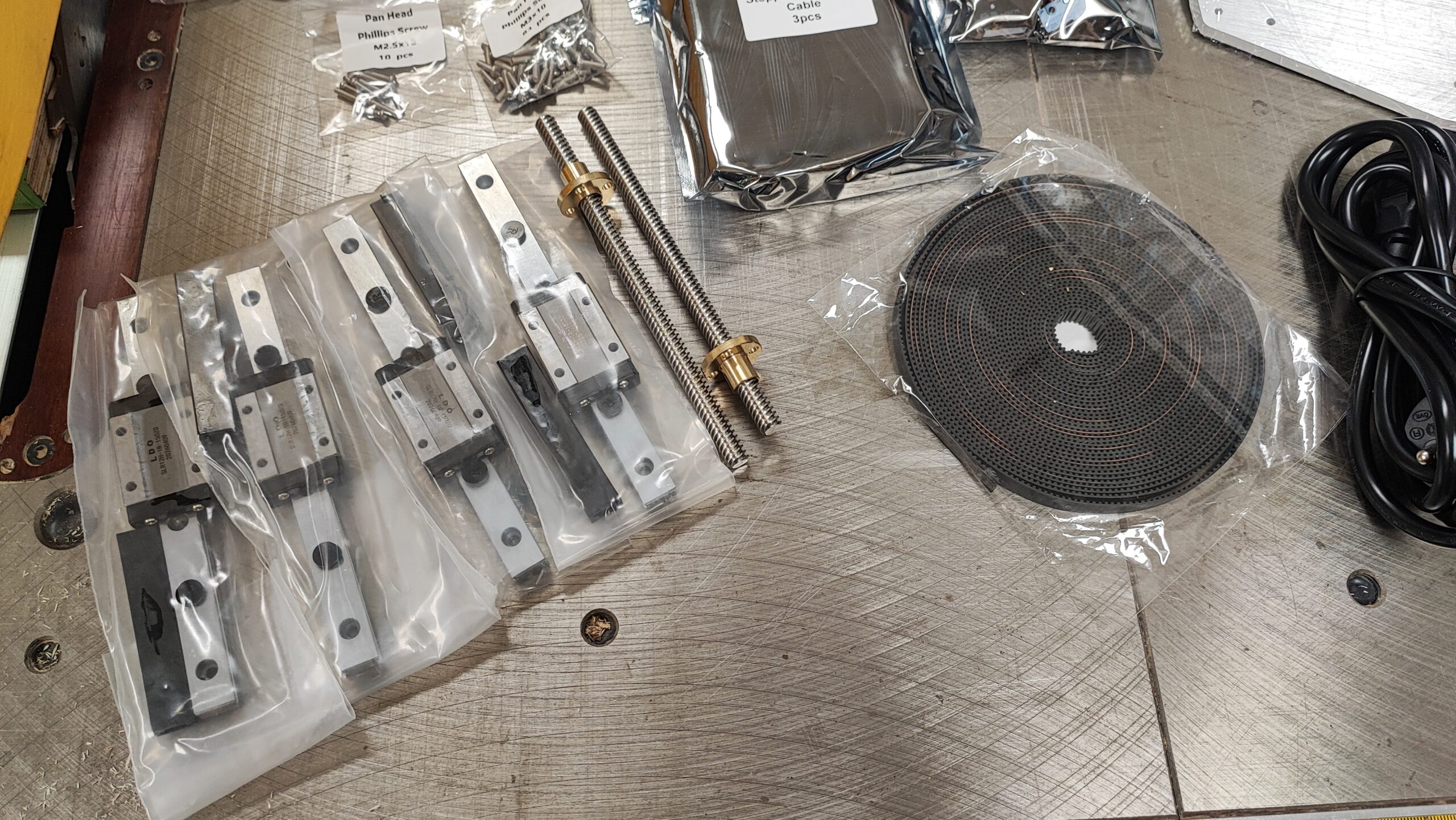

| Trapezgewindespindel 145 mm / Mutter | 2 |
| Kupplung 5 mm auf 8 mm | 2 |
| MGN12H Linearschienen, 150 mm | 4 |
| Schmiermittel | 1 |

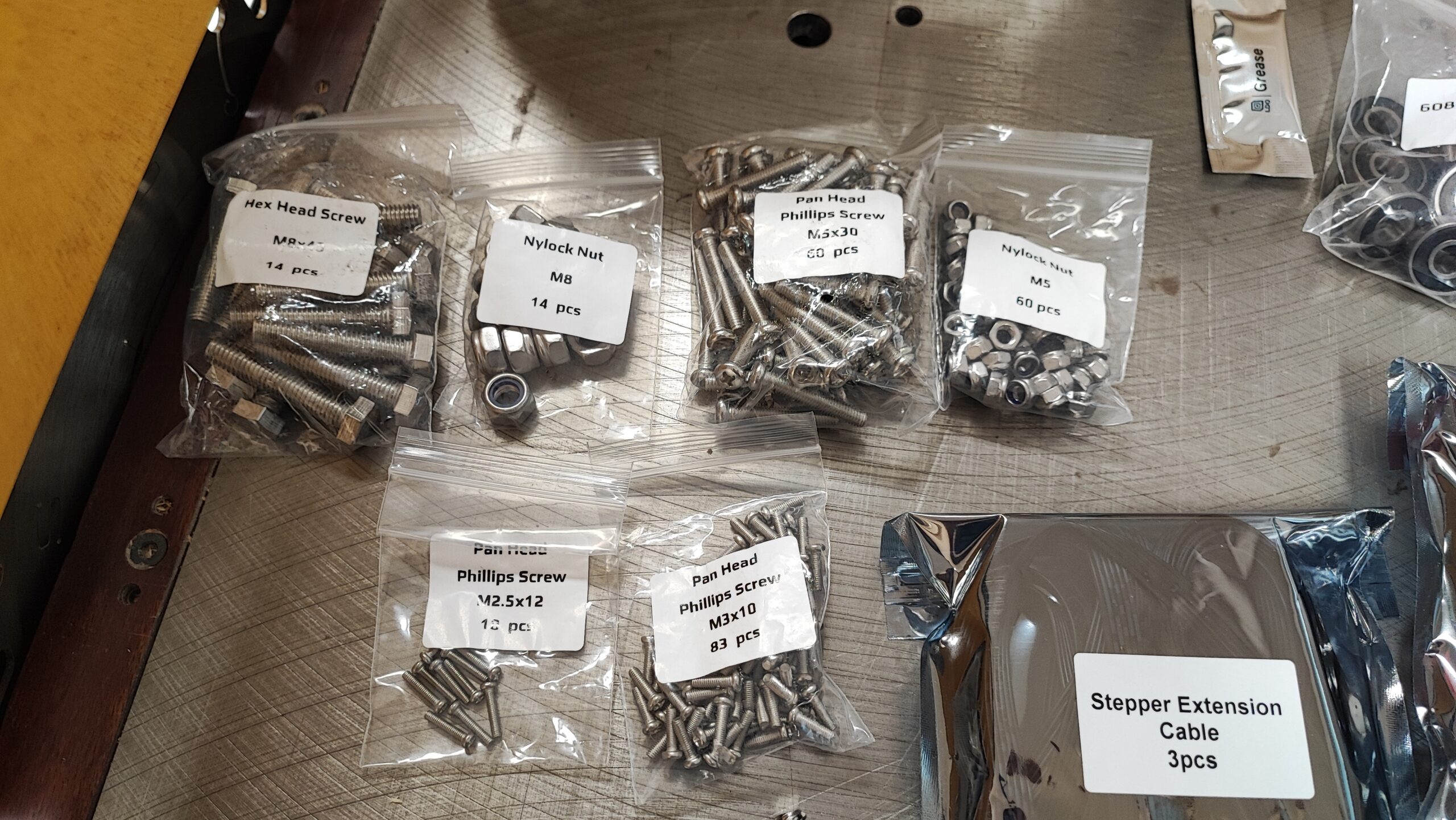

| Schrauben und Muttern | Menge |
|---|---|
| M8x40 | 14 |
| M8 Sicherungsmutter | 14 |
| M5x30 | 60 |
| M5 Sicherungsmutter | 60 |
| M3x10 | 83 |
| M2,5×12 | 10 |
Noch benötigt:
- Eigenes Steuerungsplatine, Jackpot CNC Controller empfohlen (zu erwerben bei Elecrow oder V1 Engineering) oder das OpenCNCShield 2 Mini als europäische Alternative.
- Gedruckte Teile (selber drucken oder bei mir kaufen)
- Rohre für X und Y, lokal erhältlich oder bei z.B. Jabimetal.at (Präzisionsstahlrohr 32mm)
- Ein Tisch für die Maschine (diverse Anleitungen für Tische im forum.v1e.com)
- Eine Oberfräse oder ein anderes Werkzeug, die Serie Makita 700 hat sich z.B. bewährt (Achtung: neue EU-Version hat einen Wiederanlaufschutz, nicht über Relais zu betreiben) oder eine AMB 1400 (braucht in der digital Regelbaren Version beim Jackpot ein Zusatzmodul!)
- Kabelbinder oder andere Möglichkeiten zur Kabelbefestigung
- Für die Frontplatten (Strut Plates) wird HDF oder ein anderes Material mit max. 1/4″ (6,35 mm) Stärke benötigt
- Einen Fräser, um diese zuzuschneiden – idealerweise einen 1/8 Fräser (Achtung – dafür wird eine extra Spannzange bei der Makita benötigt!)
- Falls du Werkzeugwechsel einplanst, ist eine Tastplatte oder ein Werkzeuglängensensor sehr hilfreich. Eine Tastplatte lässt sich aus einem Stück Aluminium leicht selbst bauen.
An English description of the contents of the kit can be found here.
